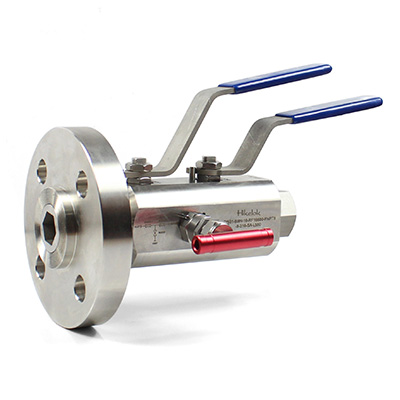

Katup Double Block and Bleed dengan Flensa DBB1

Perkenalan

Kombinasi unik sistem katup blok dan penguras ganda Hikelok memungkinkan transisi yang mulus dari sistem perpipaan proses ke instrumentasi, memberikan lebih sedikit titik kebocoran potensial, bobot terpasang yang lebih rendah, dan ruang yang lebih kecil. Katup Blok dan Penguras dirancang untuk titik isolasi perpipaan proses, pemasangan langsung ke instrumen, penyambungan instrumen yang rapat, isolasi blok dan penguras ganda, ventilasi, dan saluran pembuangan.

Hikelok block-and-bleed valve assemblies provide a smooth transition from process piping to instrumentation while reducing potential leak points, installed weight, and space requirements. They are designed for process isolation, direct instrument mounting, close-coupled instruments, double block-and-bleed isolation, venting, and draining.

Fitur

• Tekanan kerja maksimum hingga 10000 psig (689 bar)
• Suhu kerja dari -10℉ hingga 1200℉ (-23℃ hingga 649℃)
• Sambungan flensa sesuai dengan standar ASME B16.5
• Baja tahan karat, baja karbon, Alloy 20, Alloy 400, Incoloy 825, dan material baja tahan karat dupleks.
• Bodi tempa satu bagian, meminimalkan potensi titik kebocoran.
• Pipa dan katup instrumen dalam satu desain.
• Penghematan berat, ruang, dan biaya dibandingkan desain tradisional.
• Batang katup dan jarum yang tahan terhadap kebocoran
• Ketertelusuran material secara lengkap.

• Maximum working pressure up to 10000 psig (689 bar)
• Working temperature from -10℉ to 1200℉ (-23℃ to 649℃)
• Flanged connections comply with ASME B16.5
• Stainless steel, carbon steel, Alloy 20, Alloy 400, Incoloy 825, and duplex stainless steel materials
• One piece forged body, minimize potential leak point
• Piping and instrument valves in one design
• Weight, space and cost saving over traditional designs
• Blowout-proof valve stems and needles
• Complete traceability of materials

Keuntungan

• Penghematan berat, ruang, dan biaya dibandingkan desain tradisional.
• Struktur satu bagian untuk mewujudkan transisi yang efisien dari saluran proses ke saluran instrumen sekaligus mengurangi potensi titik kebocoran. Tersedia berbagai pilihan material.
• Mur pengunci pegangan independen mengunci rakitan batang pada tempatnya jika pegangan dilepas.
• Segel batang yang diberi beban aktif memastikan penyegelan yang optimal di seluruh rentang tekanan dan suhu.
• Batang dan bahu badan dipisahkan oleh bantalan dorong PEEK untuk memastikan aktuasi yang halus dan torsi rendah.
• Segel bodi melindungi ulir dari media sistem.
• Katup pelepas tekanan rongga mencegah tekanan berlebih akibat ekspansi termal media sistem saat katup tertutup.

• Weight, space and cost saving over traditional designs
• One-piece structure to realize an efficient transition from the process pipeline to the instrument pipeline while reducing potential leakage points. Different material are available
• Independent handle nuts lock stem assembly in place if handle is removed.
• Live-loaded stem seal ensures positive sealing across the pressure and temperature range
• Stem and body shoulders are separated by PEEK thrust bearing to ensure smooth, low-torque actuation.
• body seals protect threads from system media
• Cavity pressure relief prevents overpressurization from thermal expansion of system media when the valve is closed

Opsi Lainnya

• Material opsional meliputi baja tahan karat 316, baja karbon, Alloy 20, Alloy 400, Incoloy 825, dan baja tahan karat dupleks.
• Opsional Primer, Sekunder, Pembuangan: Katup OS&Y, katup bola, katup jarum
• Opsional untuk layanan gas asam

• Optional material 316 stainless steel, carbon steel, Alloy 20, Alloy 400, Incoloy 825, and duplex stainless steel materials
• Optional Primary, Secondary, Bleed:OS&Y valve ball valve, needle valve
• Optional for sour gas service
