Fitting dan Pipa Seri 60

Perkenalan

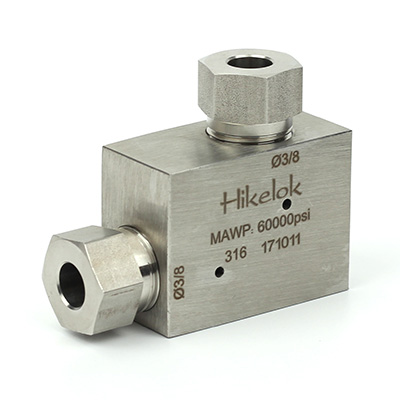

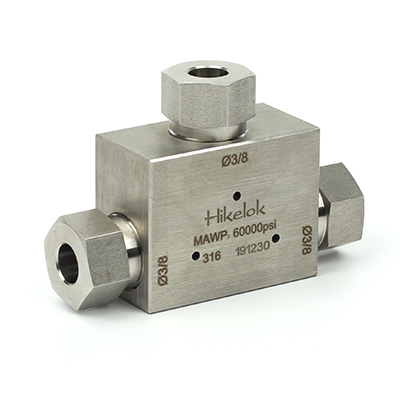

Fitting dan selang sambungan kerucut dan berulir Hikelok. Dengan tekanan maksimum 60000psig, tersedia berbagai macam sambungan, siku, tee, dan silang untuk semua ukuran sambungan selang. Seri tekanan tinggi dan ultra-tinggi menggunakan konektor tekanan tinggi tipe Autoclave. Sambungan kerucut dan berulir ini memberikan kinerja yang andal dalam layanan gas atau cairan.

Hikelok coned-and-threaded fittings and tubing are rated to a maximum working pressure of 60,000 psig. A complete range of unions, elbows, tees, and crosses is available for all tubing connection sizes. The high- and ultra-high-pressure series uses an Autoclave-type high-pressure connector for dependable gas or liquid service.

Fitur

• Sambungan Berulir dan Berbentuk Kerucut
• Ukuran yang tersedia adalah 1/4, 3/8, 9/16, dan 1 inci.
• Suhu Operasional dari -423°F (-252°C) hingga 1200°F (649°C)
• Tekanan kerja: 1/4, 3/8 dan 9/16 inci: 60000 psi (4136 bar) dan 1 inci: 43000 psi (2964,7 bar). Fitting dan pipa diproduksi dari baja tahan karat 316 yang dikerjakan dingin.
• Ukuran rakitan kelenjar collet anti-getaran dari 1/4 hingga 1 inci (6,35 hingga 25,4 mm)
• Memindahkan konsentrasi tegangan kembali ke bagian tabung yang tidak berulir dan memberikan aksi cengkeraman tipe baji.
• Sepenuhnya dapat digantikan dengan sambungan tekanan menengah seri Hikelok 60 standar.
• Rakitan kelenjar collet anti-getaran memperkuat seluruh struktur.

• Coned-and-Threaded Connection
• Available sizes are 1/4,3/8, 9/16, and 1”
• Operating Temperatures from -423°F (-252°C) to 1200°F (649°C)
• Working pressure:1/4, 3/8 and 9/16 in: 60000 psi (4136 bar) and 1 in: 43000 psi (2964.7 bar) Fittings and tubing manufactured from 316 cold worked stainless steel
• Anti-vibration collet gland assembly sizes from 1/4 to 1 in. (6.35 to 25.4 mm)
• Moving the stress concentration back to the unthreaded part of the tubing and providing a wedge-typegripping action
• Completely interchangeable with standard Hikelok 60 series medium pressure connections
• Anti-vibration collet gland assembly strengthens the entire structure

Keuntungan

• Fitting tekanan tinggi seri Hikelok 60 dirancang untuk digunakan dengan katup tekanan tinggi seri 60.
• Selang bertekanan tinggi seri Hikelok 60 diproduksi khusus untuk aplikasi bertekanan tinggi.
• Hikelok menyediakan nipple yang sudah dipotong, berbentuk kerucut, dan berulir dalam berbagai ukuran dan panjang untuk katup dan fitting tekanan tinggi seri 60.

• Hikelok 60 series high pressure fittings are designed for use with 60 series high pressure valves
• Hikelok 60 series high pressure tubing is manufactured specifically for high pressure applications
• Hikelok supplies precut, coned-and-threaded nipples in various sizes and lengths for 60 series high pressure valves and fittings

Opsi Lainnya

• Komponen koneksi anti-getaran opsional
• Selang seri 60 opsional, nipple berbentuk kerucut dan berulir, serta rakitan gland collet anti-getaran.

• Optional anti-vibration connection components
• Optional 60 series tubing, coned-and-threaded nipples and anti-Vibration collet gland assemblies
