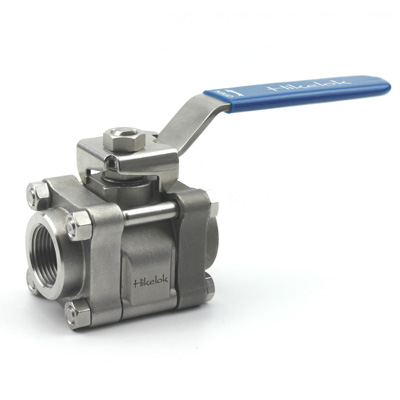

Katup Bola Ayun BV6

Perkenalan

Katup bola bertekanan tinggi 3 bagian Hikelok cocok untuk penggunaan umum dan aplikasi khusus.

Hikelok 3-piece high-pressure ball valves are suited for general purpose and special application.

Fitur

• Katup on-off (2 arah) Tekanan kerja maksimum hingga 3000 psig (207 bar)
• Suhu kerja dari -20℉ hingga 450℉ (-28℃ hingga 232℃)
• Ukuran lubang: 4,8 mm hingga 38,1 mm
• Batang tahan pecah
• Kursi berpegas berbentuk cakram kerucut
• Aktuator pneumatik dan listrik
• Berbagai macam koneksi ujung
• Tuas, oval, oval memanjang, dan gagang pengunci
• Katup pengalih (3 arah) Tekanan kerja maksimum hingga 1000 psig (68,9 bar)
• Suhu kerja dari -20℉ hingga 450℉ (-28℃ hingga 232℃)
• Ukuran lubang: 4,8 mm hingga 50 mm
• Badan tengah satu bagian
• Menggabungkan banyak fitur dari desain on-off (2 arah)
• Katup seri Fire Tekanan kerja maksimum hingga 2200 psig (151 bar)
• Suhu kerja dari -20℉ hingga 450℉ (-28℃ hingga 232℃)
• Ukuran lubang: 4,8 mm hingga 50 mm
• Memenuhi spesifikasi uji tahan api Standar API 607
• Kemasan batang Grafoil yang diberi beban hidup
• Segel flensa Grafoil untuk bodi
• Tempat duduk dengan cincin penahan air terintegrasi untuk kondisi kebakaran.

• On-off (2-way) valves Maximum working pressure up to 3000 psig (207 bar)
• Working temperature from -20℉ to 450℉ (-28℃ to 232℃)
• Orifice sizes: 4.8 mm to 38.1 mm
• Blowout--proof stem
• Coned-disc spring-loaded seat
• Pneumatic and electric actuators
• Variety of end connections
• Lever, oval, extended oval and locking handles
• Switching (3-Way) valves Maximum working pressure up to 1000 psig (68.9 bar)
• Working temperature from -20℉ to 450℉ (-28℃ to 232℃)
• Orifice sizes: 4.8 mm to 50 mm
• One-piece center body
• Incorporate many of the features of the on-off (2-way) design
• Fire series valves Maximum working pressure up to 2200 psig (151 bar)
• Working temperature from -20℉ to 450℉ (-28℃ to 232℃)
• Orifice sizes: 4.8 mm to 50 mm
• Meet fire test specifi cation API Standard 607
• Live-loaded Grafoil stem packing
• Grafoil flange seals for body
• Seats with integral weir rings for fire conditions

Keuntungan

• Desain dudukan yang fleksibel memastikan penyegelan kedap bocor baik pada sistem bertekanan rendah maupun tinggi.
• Dudukan pegas berbentuk kerucut yang unik mengkompensasi keausan dudukan, perubahan tekanan, dan suhu, mengurangi keausan dudukan akibat lonjakan tekanan, dan menyegel tanpa memperhatikan arah aliran.
• Batang yang dimuat dari bawah mencegah batang meledak, meningkatkan keamanan sistem.
• Pegas batang mengimbangi perubahan tekanan dan suhu, serta keausan.
• 100% teruji di pabrik

• Flexing seat design ensures leak-tight seal in both lowand high-pressure systems
• Unique coned-disc spring-loaded seat compensates for seat wear, pressure, and temperature changes, reduces seat wear from pressure surges, seals regardless of flow direction
• Bottom-loaded stem prevents stem blowout, enhances system safety
• Stem springs compensate for changes in pressure and temperature, and wear
• 100% factory tested

Opsi Lainnya

• Opsional 2 arah, 3 arah, seri api
• Penggerak pneumatik dan elektrik opsional
• Tuas opsional, bentuk oval, oval memanjang, dan pegangan pengunci.

• Optional 2-way, 3-way, fire series
• Optional pneumatic and electric actuation
• Optional Lever, oval, extended oval and locking handles
