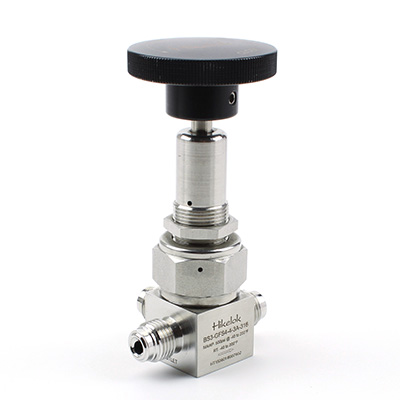

Katup BS3 dengan Segel Bellow

Perkenalan

Katup segel bellow seri Hikelok BS3 tersedia dengan konstruksi baja tahan karat 316L—316L VAR untuk bodi dengan sambungan ujung las tumpul. Tekanan kerja hingga 500 psig (34,4 bar), suhu kerja dari -40℉ hingga 200℉ (-40℃ hingga 93℃). Isolasi fluida sistem dan raih kinerja yang andal dan kedap bocor dengan katup segel bellow seri Hikelok BS3 yang menggunakan desain tanpa kemasan dan segel dengan gasket atau las. Katup ini ideal untuk aplikasi di mana penyegelan ke atmosfer sangat penting, dan kami menawarkan berbagai pilihan untuk layanan umum dan kemurnian tinggi.

Hikelok BS3 series bellows seal valves are available in 316L—316L VAR stainless steel construction for bodies with butt welded end joints. Working pressure up to 500 psig (34.4 bar), working temperature from -40℉ to 200℉ (-40℃ to 93℃). Isolate system fluids and achieve reliable, leak-tight performance with Hikelok BS3 series bellows seal valves that use a packagingless design and gasketed or welded seals. These valves are ideal for applications where sealing to the atmosphere is critical, and we offer a variety of options for both general and high purity services.

Fitur

• Tekanan kerja maksimum hingga 500 psig (34,4 bar)
• Suhu kerja dari -40℉ hingga 200℉ (-40℃ hingga 93℃)
• Koefisien aliran (Cv): 0,3 dan 0,7
• Berbagai macam koneksi ujung
• Material 316 SS dan 316L VAR SS
• Pemasangan panel dan bagian bawah
• Tersedia pegangan berbentuk batang dan bulat.
• Bellow logam yang dibentuk dengan presisi memberikan segel yang andal.
• Ujung batang yang tidak berputar
• Segel kap mesin ke bodi tanpa gasket.
• Desain sambungan aktuator-batang untuk aktuasi yang halus.
• Setiap katup diuji dengan helium selama 10 detik hingga laju kebocoran maksimum 4×10⁻⁹ std cm3/s.

• Maximum working pressure up to 500 psig (34.4 bar)
• Working temperature from -40℉ to 200℉ (-40℃ to 93℃)
• Flow coefficient (Cv): 0.3 and 0.7
• Wide range of end connections
• Material 316 SS and 316L VAR SS
• Installation of panels and bottom
• Rod and round handles are available.
• Precision molded metal bellows provide a reliable seal.
• The non-rotating end of the rod
• Seals the hood to the body without gaskets.
• Actuator-rod connection design for smooth actuation.
• Each valve was tested with helium for 10 seconds to a maximum leak rate of 4×10⁻⁹ std cm3/s.

Keuntungan

• Desain kopling aktuator-batang untuk retraksi batang yang positif dan aktuasi yang halus.
• Konstruksi kap mesin Union untuk keamanan.
• Batang pemandu berada di luar cairan sistem untuk pengoperasian yang bersih.
• Bellow logam yang dibentuk dengan presisi untuk keandalan.
• Ujung batang yang tidak berputar untuk meningkatkan masa pakai siklus penutupan.
• 100% teruji di pabrik

• Rod-actuator coupling design for positive rod retraction and smooth actuation.
• Union hood construction for safety.
• The guide rod is outside the system fluid for clean operation.
• Precision molded metal bellows for reliability.
• Non-rotating rod end to increase closing cycle life.
• 100% factory tested

Opsi Lainnya

• Opsional: 2 arah lurus, 2 arah sudut, 3 arah, 4 arah
• Pegangan opsional berwarna biru, hitam, merah, hijau

• Optional: 2 straight directions, 2 angle directions, 3 directions, 4 directions
• Optional handles are blue, black, red, green
