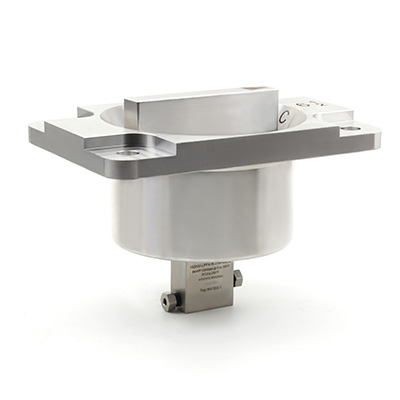

Katup Jarum SNV

Perkenalan

Katup jarum bawah laut Hikelok memenuhi ekspektasi kinerja, keselamatan, dan keandalan di perairan terdalam dan lingkungan terkeras di industri minyak dan gas lepas pantai. Seiring dengan semakin dalamnya sumur, Hikelok telah menjadi pemimpin dalam mengembangkan cara-cara baru dan inovatif untuk mengendalikan peningkatan kebutuhan suhu dan tekanan pada kedalaman yang lebih besar ini.

Hikelok subsea needle valves meet performance, safety and reliability expectations in the deepest water and harshest environments in the offshore oil and gas industry. As wells have become deeper, Hikelok has been a leader at developing new and innovative ways to control the increasing temperature and pressure requirements at these greater depths.

Fitur

• Tekanan kerja maksimum: 20.000 psig (1.379 bar)
• Suhu kerja: 0°F hingga 250°F (-18°C hingga 121°C)
• Kedalaman air maksimum: 13.800 kaki (4.200 meter)
• Lubang: 0,203"
• Nilai CV: 0,75
• Bahan segel batang standar: PTFE berisi serat kaca
• Paking berada di bawah ulir batang katup.
• Konstruksi baja tahan karat 316 yang dikerjakan dingin
• Sesuai dengan standar NACE MR0175
• Tersedia beragam pilihan fitting ujung tabung dan pipa.

• Maximum working pressure: 20,000 psig (1,379 bar)
• Working temperature: 0°F to 250°F (-18°C to 121°C))
• Maximum water depth: 13,800 ft (4,200 meters)
• Orifice: 0.203"
• Rated CV: 0.75
• Standard stem seal material: Glass filled PTFE
• Packing is under the threads of valve stem
• 316 cold-worked stainless steel constructione
• NACE MR0175 compliant
• Wide selection of tube and pipe end fittings available

Keuntungan

• Batang yang tidak berputar dan tidak naik untuk memastikan pengoperasian yang positif dan tidak menimbulkan gesekan saat dimatikan.
• Dudukan logam ke logam untuk memastikan penutupan yang ideal, masa pakai batang/dudukan yang lebih lama untuk aliran abrasif, ketahanan korosi yang sangat baik, dan daya tahan yang lebih besar untuk siklus buka/tutup berulang.
• Perangkat pengunci yang andal untuk packing gland.
• Penyegelan batang di bawah ulir mencegah pengikisan dan penyumbatan ulir.
• Pemasangan braket atau panel
• Desain kedap udara eksternal untuk kedalaman hingga 14.000 kaki (4200 meter)

• Non-rotating, non-rising stem to ensure positive non-galling operation when shut-off
• Metal-to-metal seating to ensure ideal shut-off, longer stem/seat service lifetime for abrasive flow, excellent corrosion resistance and greater durability for repeated on/off cycles
• Reliable locking device of packing gland
• Stem packing below threads prevents thread galling and fouling
• Bracket or panel mounting
• Externally sealed design for depths to 14,000'(4200 meters)

Opsi Lainnya

• Opsional: 2 arah lurus dan 2 arah miring untuk pola aliran.
• Paduan khusus opsional untuk penggunaan ekstrem.
• Kemasan batang suhu tinggi opsional

• Optional 2-way straight and 2-way angle for flow pattern
• Optional special alloys for extreme service
• Optional high temperature stem packing
