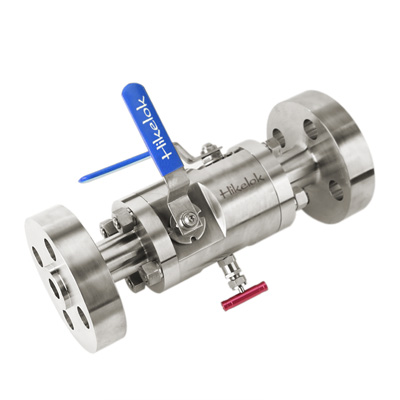

DBB2-Katup Blok dan Bleed Ganda Baut Berdiameter Besar

Perkenalan

Kombinasi unik sistem katup blok dan penguras ganda Hikelok memungkinkan transisi yang mulus dari sistem perpipaan proses ke instrumentasi, memberikan lebih sedikit titik kebocoran potensial, bobot terpasang yang lebih rendah, dan ruang yang lebih kecil. Katup Blok dan Penguras dirancang untuk titik isolasi perpipaan proses, pemasangan langsung ke instrumen, penyambungan instrumen yang rapat, isolasi blok dan penguras ganda, ventilasi, dan saluran pembuangan.

Hikelok block-and-bleed valve assemblies provide a smooth transition from process piping to instrumentation while reducing potential leak points, installed weight, and space requirements. They are designed for process isolation, direct instrument mounting, close-coupled instruments, double block-and-bleed isolation, venting, and draining.

Fitur

• Tekanan kerja maksimum hingga 10000 psig (689 bar)
• Suhu kerja dari -10℉ hingga 1200℉ (-23℃ hingga 649℃)
• Sebagai pelengkap rangkaian katup satu bagian yang sudah ada, katup DBB dengan konstruksi baut flensa ke flensa tersedia dalam ukuran 1/2 hingga 2 inci.
• Dirancang sesuai dengan ASME VIII & ANSI B16.34
• Penghematan berat, ruang, dan biaya dibandingkan desain tradisional.
• Ketertelusuran material secara lengkap.

• Maximum working pressure up to 10000 psig (689 bar)
• Working temperature from -10℉ to 1200℉ (-23℃ to 649℃)
• Complementing the existing one-piece range, flange to flange bolted construction DBB valves available in sizes from 1/2 to 2
• Designed according to ASME VIII & ANSI B16.34
• Weight, space and cost saving over traditional designs
• Complete traceability of materials

Keuntungan

• Penghematan berat, ruang, dan biaya dibandingkan desain tradisional.
• Segel batang yang diberi beban aktif memastikan penyegelan yang optimal di seluruh rentang tekanan dan suhu. Batang yang dirakit secara internal melindungi dari kebocoran.
• Desain antistatik
• Sertifikasi material kimia dan fisik tersedia.
• Dudukan yang diberi beban aktif menjaga kekedapan sistem terhadap perubahan tekanan dan suhu.
• Katup pelepas tekanan rongga mencegah tekanan berlebih akibat ekspansi termal media sistem saat katup tertutup.
• Pengurangan emisi yang tidak terkontrol

• Weight, space and cost saving over traditional designs
• Live-loaded stem seal ensures positive sealing across the pressure and temperature range.. Internally assembled stem protects against blowout.
• Antistatic design
• Chemical and physical material certifications available
• Live-loaded seats maintain system seal through changes in pressure and temperature
• Cavity pressure relief prevents overpressurization from thermal expansion of system media when the valve is closed
• Reduced fugitive emissions

Opsi Lainnya

• Material opsional meliputi baja tahan karat 316, baja karbon, Alloy 20, Alloy 400, Incoloy 825, dan baja tahan karat dupleks.
• Seri Full-bore Opsional, Seri Reduced-bore
• Opsional untuk layanan gas asam

• Optional material 316 stainless steel, carbon steel, Alloy 20, Alloy 400, Incoloy 825, and duplex stainless steel materials
• Optional Full-bore Series, Reduced-bore Series
• Optional for sour gas service
