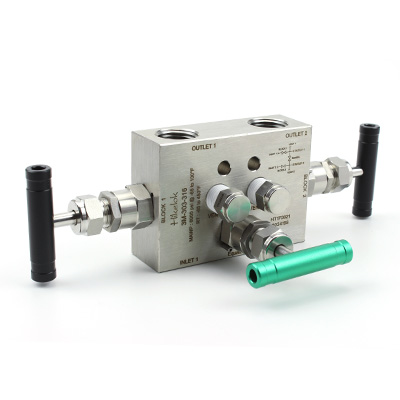

3M-303

Perkenalan

Manifold 3 katup Hikelok dirancang untuk aplikasi tekanan diferensial. Manifold 3 katup terdiri dari tiga katup yang saling berhubungan. Berdasarkan fungsi masing-masing katup dalam sistem, dapat dibagi menjadi: katup tekanan tinggi di sebelah kiri, katup tekanan rendah di sebelah kanan, dan katup penyeimbang di tengah. Fungsinya adalah untuk menghubungkan pengukur tekanan dengan titik tekanan.

Hikelok three-valve manifolds are designed for differential-pressure applications. Each manifold combines high-pressure, low-pressure, and equalizing valves for reliable pressure-gauge or transmitter connections.

Fitur

• tekanan kerja: Baja tahan karat hingga 6000 psig (413 bar) Paduan C-276 hingga 6000 psig (413 bar) Paduan 400 hingga 5000 psig (345 bar)
• Suhu kerja: Kemasan PTFE dari -65℉ hingga 450℉ (-54℃ hingga 232℃) Kemasan grafit dari -65℉ hingga 1200℉ (-54℃ hingga 649℃)
• Lubang: 0,157 inci (4,0 mm), CV: 0,35
• Desain batang atas dan batang bawah, ulir batang di atas kemasan terlindungi dari media sistem.
• Segel pengaman sandaran kursi belakang dalam posisi terbuka penuh.
• Pengujian setiap katup dengan nitrogen pada tekanan kerja maksimum.

• working pressures: Stainless steel up to 6000 psig (413 bar) Alloy C-276 up to 6000 psig (413 bar) Alloy 400 up to 5000 psig (345 bar)
• Working temperatures: PTFE packing from -65℉ to 450℉ (-54℃ to 232℃) Graphite packing from -65℉ to 1200℉ (-54℃ to 649℃)
• Orifice: 0.157 in. (4.0 mm), CV: 0.35
• Upper stem and lower stem design, Stem threads above packing protected from system media
• Safety back seating seals in fully open position
• Testing for every valve with nitrogen at the maximum working pressure

Keuntungan

• Konstruksi satu bagian memberikan kekuatan.
• Desain perakitan yang ringkas mengurangi ukuran dan berat.
• Mudah dipasang dan dirawat
• Tersedia berbagai pilihan kemasan dan material.
• Unit standar di seluruh rentang manifold.
• Mengoperasikan ulir di luar area pencucian.
• Kelenjar yang dapat disesuaikan dari luar.
• Torsi operasi rendah.

• One-piece construction provides strength.
• Compact assembly design reduces size and weight
• Easy to install and maintain
• Different packing and material are available
• Standard unit throughout manifold range.
• Operating threads outside washout area.
• Externally adjustable gland.
• Low operating torque.

Opsi Lainnya

• Kemasan opsional PTFE, GRAFIT
• Struktur dan bentuk saluran aliran opsional
• Material opsional: baja tahan karat 316, paduan 400, paduan C-276

• Optional packing PTFE, GRAPHITE
• Optional Structure and flow channel form
• Optional material 316 stainless steel, Alloy 400, Alloy C-276
