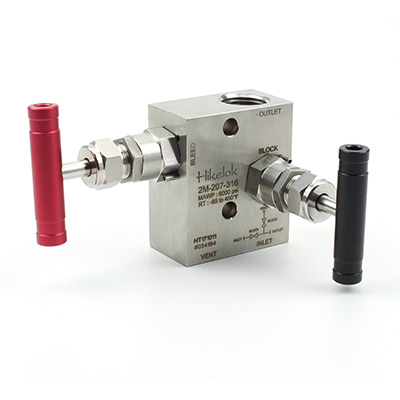

2M-207

Perkenalan

Manifold katup Hikelok 2 dirancang untuk aplikasi tekanan statis dan ketinggian cairan. Fungsinya adalah untuk menghubungkan pengukur tekanan dengan titik tekanan. Umumnya digunakan pada instrumen kontrol lapangan untuk menyediakan banyak saluran bagi instrumen, mengurangi pekerjaan instalasi, dan meningkatkan keandalan sistem.

Hikelok two-valve manifolds are designed for static-pressure and liquid-level applications. They connect a pressure gauge to the process pressure point and provide multiple instrument connections, simplifying installation and improving system reliability.

Fitur

• tekanan kerja: Baja tahan karat hingga 6000 psig (413 bar) Paduan C-276 hingga 6000 psig (413 bar) Paduan 400 hingga 5000 psig (345 bar)
• Suhu kerja: Kemasan PTFE dari -65℉ hingga 450℉ (-54℃ hingga 232℃) Kemasan grafit dari -65℉ hingga 1200℉ (-54℃ hingga 649℃)
• Lubang: 0,157 inci (4,0 mm), CV: 0,35
• Desain batang atas dan batang bawah, ulir batang di atas kemasan terlindungi dari media sistem.
• Segel pengaman sandaran kursi belakang dalam posisi terbuka penuh.
• Pengujian setiap katup dengan nitrogen pada tekanan kerja maksimum.

• working pressures: Stainless steel up to 6000 psig (413 bar) Alloy C-276 up to 6000 psig (413 bar) Alloy 400 up to 5000 psig (345 bar)
• Working temperatures: PTFE packing from -65℉ to 450℉ (-54℃ to 232℃) Graphite packing from -65℉ to 1200℉ (-54℃ to 649℃)
• Orifice: 0.157 in. (4.0 mm), CV: 0.35
• Upper stem and lower stem design, Stem threads above packing protected from system media
• Safety back seating seals in fully open position
• Testing for every valve with nitrogen at the maximum working pressure

Keuntungan

• Konstruksi satu bagian memberikan kekuatan.
• Desain perakitan yang ringkas mengurangi ukuran dan berat.
• Mudah dipasang dan dirawat
• Tersedia berbagai pilihan kemasan dan material.
• Unit standar di seluruh rentang manifold
• Mengoperasikan ulir di luar area pencucian.
• Kelenjar yang dapat disesuaikan dari luar.
• Torsi operasi rendah.
• Spindel dengan dudukan pengaman mencegah batang katup meledak dan menyediakan segel batang katup cadangan sekunder.
• Semua katup 100% telah diuji di pabrik.

• One-piece construction provides strength.
• Compact assembly design reduces size and weight
• Easy to install and maintain
• Different packing and material are available
• Standard unit throughout manifold range
• Operating threads outside washout area.
• Externally adjustable gland.
• Low operating torque.
• Safety back seated spindle prevents stem blowout and provides secondary back up stem seal.
• All valves 100% factory tested.

Opsi Lainnya

• Kemasan opsional PTFE, GRAFIT
• Struktur dan bentuk saluran aliran opsional
• Material opsional: baja tahan karat 316, paduan 400, paduan C-276

• Optional packing PTFE, GRAPHITE
• Optional Structure and flow channel form
• Optional material 316 stainless steel, Alloy 400, Alloy C-276
