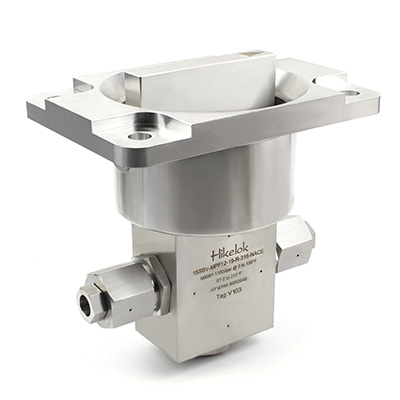

Katup Bola SBV

Perkenalan

Dalam sistem kritis bawah laut, tidak ada yang lebih penting daripada integritas struktural untuk menjamin kinerja. Katup bola bawah laut Hikelok telah dirancang untuk memenuhi permintaan yang terus meningkat di industri perminyakan serta kebutuhan akan komponen bertekanan eksternal di pasar lain. Dengan menggunakan teknologi desain yang sama dengan katup bola standar, desain bawah laut ini menggabungkan perubahan desain yang diperlukan untuk menyediakan katup bertekanan eksternal yang andal untuk industri bawah laut.

In subsea critical systems, nothing is more important than structural integrity to ensure performance. Hikelok subsea ball valves have been designed to fulfill the ever growing demand in the petroleum industry as well as the need for externally pressurized components in other markets. Utilizing the same design technology as the standard ball valve, the subsea design incorporates the necessary design alterations to provide a reliable externally pressurized valve for the subsea industry.

Fitur

• Pemasangan mudah untuk ROV, penyelam, atau pengoperasian jarak jauh.
• Tekanan kerja maksimum hingga 20.000 psig (1379 bar))
• Segel pegas independen untuk tekanan diferensial penuh.
• Desain kedap udara eksternal untuk kedalaman hingga 15.000 kaki (4572 meter)
• O-ring penghalang ganda untuk mencegah masuknya air laut.
• Tekanan kerja maksimum hingga 20.000 psig (1379 bar)
• Baja tahan karat 316 yang dikerjakan dingin dengan dudukan PEEK adalah standar.
• Tersedia berbagai macam bahan segel.
• Paduan khusus tersedia untuk penggunaan ekstrem.
• Tersedia untuk NACE MR0175.e
• Ukuran sambungan dari 3/16" hingga 1"

• Easy mounting for ROV, diver or remote actuation
• Maximum working pressure up to 20,000 psig (1379 bar)
• Independent spring-loaded seals for full differential pressure
• Externally sealed design for depths to 15,000 feet (4572 meters)
• Double barrier o-rings to prevent the ingress of seawater
• Maximum working pressure up to 20,000 psig (1379 bar)
• 316 cold worked stainless steel with PEEK seats are standard
• A variety of seal materials are available
• Special alloys available for extreme service
• Available to NACE MR0175.e
• Connection sizes from 3/16" to 1"

Keuntungan

• Putaran seperempat putaran yang cepat memberikan aksi buka/tutup yang cepat untuk pengoperasian ROV atau penyelam yang mudah.
• Segel pegas independen untuk tekanan diferensial penuh.
• Desain bola yang dipasang pada poros dan batang tahan ledakan untuk keamanan maksimal.
• Desain kedap udara eksternal untuk kedalaman hingga 14.000 kaki (4200 meter)
• Pemasangan mudah untuk ROV, penyelam, atau pengoperasian jarak jauh.
• Kemampuan sambungan ujung yang dapat diganti tanpa batas untuk fleksibilitas instalasi.
• Opsi cincin-O penghalang ganda atau segel cangkir untuk mencegah masuknya air laut.
• Kemampuan aliran dua arah
• Jalur aliran penuh melalui katup untuk meminimalkan penurunan tekanan.

• Rapid quarter turn action provides quick open/close action for easy ROV or diver operation
• Independent spring-loaded seals for full differential pressure
• Trunnion mounted ball design and blowout proof stem for maximum safety
• Externally sealed design for depths to 14,000 feet (4200 meters)
• Easy mounting for ROV, diver or remote actuation
• Unlimited replaceable end connection capabilities for installation versatility
• Double barrier o-rings or cup seal options to prevent the ingress of seawater
• Bi-directional flow capabilities
• Full port flow path through valve to minimize pressure drop

Opsi Lainnya

• Opsional: 2 arah (Hidup-Mati), 3 arah (Pengalihan), 4 arah (Penyeberangan)
• Paduan khusus opsional untuk penggunaan ekstrem.
• Pola dan antarmuka pemasangan opsional

• Optional 2-way (on/off), 3-way (Switching), 4-way (Crossover)
• Optional special alloys for extreme service
• Optional mounting patterns and interfaces
