Katup BS1-Bellows-Sealed

Perkenalan

Katup segel bellow seri Hikelok BS1 tersedia dalam berbagai model untuk fleksibilitas sistem. Tekanan kerja hingga 1000 psig (68,9 bar), suhu kerja dari -20℉ hingga 900℉ (-28℃ hingga 482℃). Isolasi fluida sistem dan raih kinerja yang andal dan kedap bocor dengan katup segel bellow seri Hikelok BS1 yang menggunakan desain tanpa kemasan dan segel dengan gasket atau las. Katup ini ideal untuk aplikasi di mana penyegelan ke atmosfer sangat penting, dan kami menawarkan berbagai pilihan untuk layanan umum dan kemurnian tinggi.

Hikelok BS1 series bellows-sealed valves are available in a variety of models for system versatility. Working pressure is up to 1000 psig (68.9 bar), working temperature is from -20°F to 900°F (-28°C to 482°C). Isolate system fluids and achieve reliable, leak-tight performance with Hikelok BS1 series bellows-sealed valves which use a packless design and a gasketed or welded seal. They are ideal for applications where the seal to atmosphere is critical, and we offer multiple options for general and high-purity service.

Fitur

• Tekanan kerja maksimum hingga 1000 psig (68,9 bar)
• Suhu kerja dari -20℉ hingga 900℉ (-28℃ hingga 482℃)
• Koefisien aliran (Cv) dari 0,12 hingga 1,2
• Berbagai macam koneksi ujung
• Bahan 316 SS, kuningan, dan monel 400.
• Pemasangan panel dan bagian bawah
• Tersedia pegangan berbentuk batang dan bulat.
• Bellow logam yang dibentuk dengan presisi memberikan segel yang andal.
• Ujung batang yang tidak berputar: bulat, kerucut, dan pengatur.
• Segel paking badan ke bellow adalah standar, segel las juga tersedia.
• Rakitan bellow dan batang yang dapat diganti
• Setiap katup diuji dengan helium selama 10 detik hingga tingkat kebocoran maksimum 4 × 10⁻⁹ std cm³/s

• Maximum working pressure up to 1000 psig (68.9 bar)
• Working temperature from -20°F to 900°F (-28°C to 482°C )
• Flow coefficients (Cv) from 0.12 to 1.2
• Variety of end connections
• 316 S. S., brass and monel 400 materials
• Panel and bottom mounting

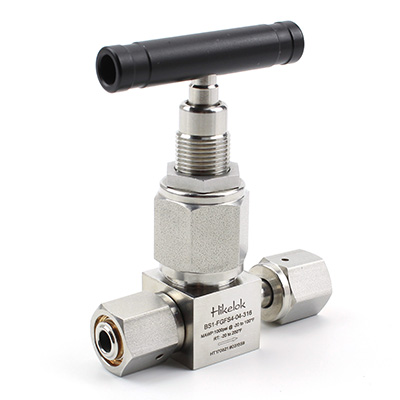

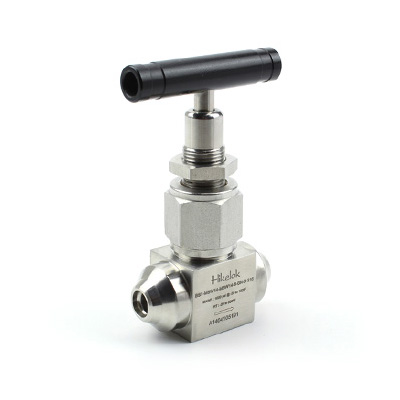

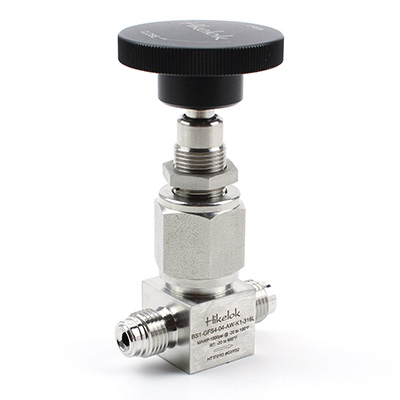

• Bar, round handle are available
• Precision-formed metal bellows provides a reliable seal
• Nonrotating stem tip: spherical, conical and regulating
• Gasket body to bellows seal is standard, weld seal also available
• Replaceable bellows and stem assembly
• Every valve is tested with helium for 10s to a maximum leak rate of 4 ×10 -9 std cm 3 /s

Keuntungan

• Aktuator baja tahan karat dikeraskan untuk kekuatan dan ketahanan aus.
• Desain sambungan aktuator-batang memastikan retraksi batang yang positif.
• Bellow logam yang dibentuk dengan presisi memberikan penyegelan yang andal terhadap atmosfer.
• Ulir aktuator terlindungi dari kontaminan sistem.
• Penahan aktuator memperpanjang umur pakai bellow.
• 100% teruji di pabrik

• Stainless steel actuator is hardened for strength and wear resistance
• Actuator-stem coupling design ensures positive stem retraction
• Precision-formed metal bellows provides reliable seal to atmosphere.
• Actuator threads are protected from system contaminants
• Actuator backstop enhances bellows life
• 100% factory tested

Opsi Lainnya

• Segel gasket opsional, bahan ujung segel yang dilas.
• Ujung pengatur tipe bola, PCTFE, PEEK, atau bahan lunak opsional
• Pegangan opsional berwarna hitam, merah, hijau, dan biru.
• Tersedia pilihan gagang aluminium, gagang baja tahan karat, kenop hitam, dan aktuator pneumatik.

• Optional gasket seal, welded seal tip material
• Optional soft-seat, PCTFE, PEEK, ball, and regulating tip type
• Optional black, red, green, or blue handles

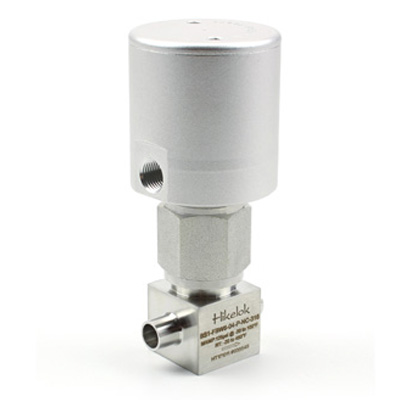

• Optional aluminum bar, stainless steel bar, black knob, or pneumatic actuator handles
