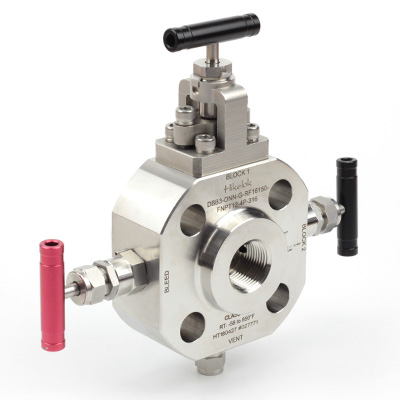

Katup Double Block and Bleed Monoflange DBB3

Perkenalan

Kombinasi unik sistem katup blok dan penguras ganda Hikelok memungkinkan transisi yang mulus dari sistem perpipaan proses ke instrumentasi, memberikan lebih sedikit titik kebocoran potensial, bobot terpasang yang lebih rendah, dan ruang yang lebih kecil. Katup Blok dan Penguras dirancang untuk titik isolasi perpipaan proses, pemasangan langsung ke instrumen, penyambungan instrumen yang rapat, isolasi blok dan penguras ganda, ventilasi, dan saluran pembuangan.

Hikelok block-and-bleed valve assemblies provide a smooth transition from process piping to instrumentation while reducing potential leak points, installed weight, and space requirements. They are designed for process isolation, direct instrument mounting, close-coupled instruments, double block-and-bleed isolation, venting, and draining.

Fitur

• Tekanan kerja maksimum hingga 10000 psig (689 bar)
• Suhu kerja dari -10℉ hingga 1200℉ (-23℃ hingga 649℃)
• Sambungan flensa sesuai dengan standar ASME B16.5
• Baja tahan karat, baja karbon, Alloy 20, Alloy 400, Incoloy 825, dan material baja tahan karat dupleks.
• Pipa dan katup instrumen dalam satu unit. Penghematan berat, ruang, dan biaya dibandingkan desain tradisional.
• Batang katup dan jarum yang tahan terhadap kebocoran
• Ketertelusuran material secara lengkap.
• Ventilasi standar NPT betina 1/4 inci dengan sumbat.
• Soket standar NPT betina 1/2 dengan steker

• Maximum working pressure up to 10000 psig (689 bar)
• Working temperature from -10℉ to 1200℉ (-23℃ to 649℃)
• Flanged connections comply with ASME B16.5
• Stainless steel, carbon steel, Alloy 20, Alloy 400, Incoloy 825, and duplex stainless steel materials
• Piping and instrument valves in one body Weight, space and cost saving over traditional designs
• Blowout-proof valve stems and needles
• Complete traceability of materials
• 1/4 female NPT standard vent with plug
• 1/ 2female NPT standard outlet with plug

Keuntungan

• Penghematan berat, ruang, dan biaya dibandingkan desain tradisional.
• Struktur satu bagian untuk mewujudkan transisi yang efisien dari pipa proses ke pipa instrumen sekaligus mengurangi potensi titik kebocoran. Selubung baja tahan karat melindungi ulir batang dari masuknya kotoran dan debu.
• Ulir batang di atas kemasan, terlindungi dari media sistem.
• Ulir batang digulir dingin untuk kekuatan tinggi dan pengoperasian yang lancar. Sambungan buku jari dua bagian memberikan fitur jarum yang tidak berputar. Sambungan terletak di atas kemasan, terlindungi dari media sistem.
• Segel jarum pengaman belakang dalam posisi terbuka penuh.
• Jarum yang tidak berputar dan diperkeras untuk penutupan yang rapat.

• Weight, space and cost saving over traditional designs
• One-piece structure to realize an efficient transition from the process pipeline to the instrument pipeline while reducing potential leakage points. Stainless steel shroud protects stem threads against ingress of dirt and dust
• Stem threads above packing, protected from system media
• Stem threads are cold rolled for high strength and smooth operation Two-piece knuckle joint provides nonrotating needle feature. Joint is located above the packing, protected from system media
• Safety back-seating needle seals in fully open position
• Nonrotating, hardened needle for positive shutoff

Opsi Lainnya

• Material opsional meliputi baja tahan karat 316, baja karbon, Alloy 20, Alloy 400, Incoloy 825, dan baja tahan karat dupleks.
• Opsional Primer, Sekunder, Pendarahan: Katup jarum OS&Y
• Opsional untuk layanan gas asam

• Optional material 316 stainless steel, carbon steel, Alloy 20, Alloy 400, Incoloy 825, and duplex stainless steel materials
• Optional Primary, Secondary, Bleed:OS&Y valve needle valve
• Optional for sour gas service
