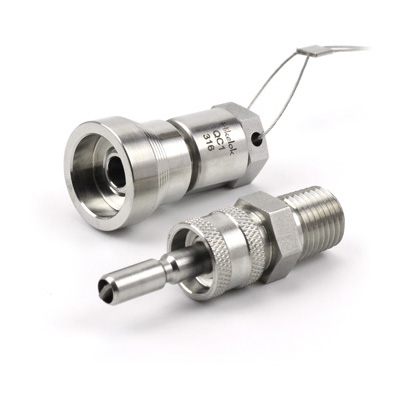

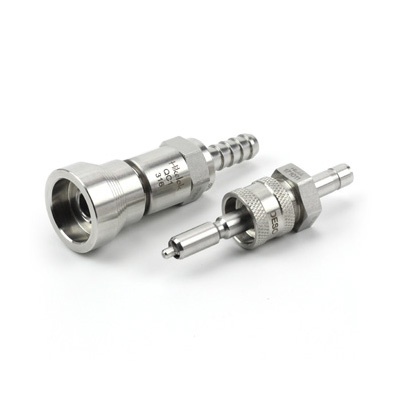

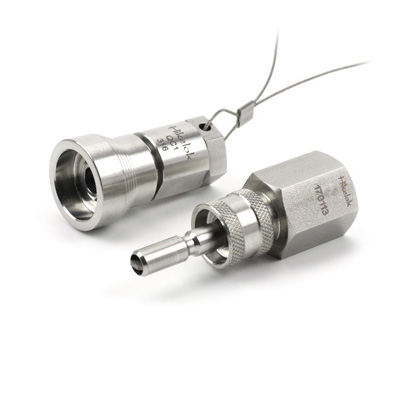

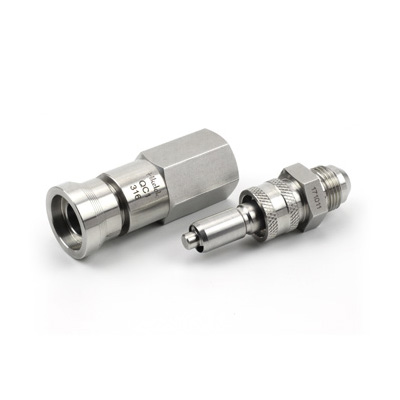

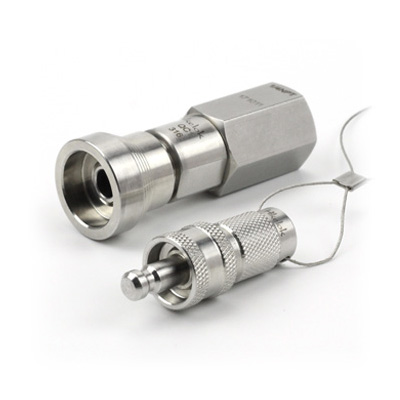

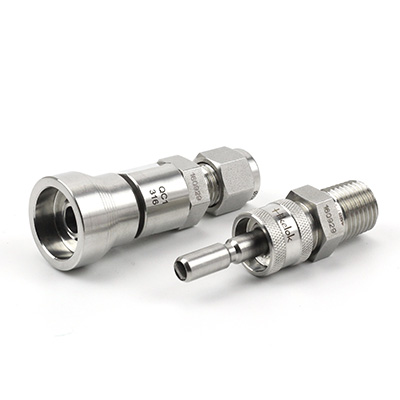

Konektor Cepat Instrumen QC1

Perkenalan

Konektor cepat Hikelok QC1 telah diterima dengan baik dan banyak digunakan di berbagai industri. Berbagai macam konektor ujung ditawarkan untuk semua jenis instalasi. Material yang sesuai dengan standar NACE dan pembersihan oksigen juga tersedia, bersama dengan daftar material konstruksi yang lengkap. Tekanan kerja hingga 3000 psig (206 bar), suhu kerja dari -50℉ hingga 500℉ (-45℃ hingga 260℃). Pengoperasian konektor cepat Hikelok adalah: Gunakan filter di depan konektor cepat. Gunakan pelindung badan dan batang atau penutup debu pada badan dan batang yang tidak terhubung. Sejajarkan badan dan batang saat memasang atau melepas. Pasang dan lepas konektor cepat pada suhu ruangan. Pasang dan lepas konektor cepat selama operasi pembersihan sistem. Dukung selang atau peralatan lain yang menggantung untuk mencegah beban samping. Lumasi kembali cincin-O segel batang secara berkala.

Hikelok QC1 fast connectors have been well received and widely used in various industries. A wide range of end connectors is offered for all types of installations. Materials compliant with NACE standards and oxygen cleaning are also available, along with a comprehensive list of construction materials. Working pressure up to 3000 psig (206 bar), working temperature from -50℉ to 500℉ (-45℃ to 260℃). Hikelok quick connector operation is: Use the filter in front of the quick connector. Use body and stem protectors or dust covers on unconnected bodies and stems. Align body and stem when installing or removing. Install and remove the quick connector at room temperature. Attach and remove quick connectors during system cleanup operations. Support hanging hoses or other fittings to prevent side loads. Re-lubricate the stem seal O-ring periodically.

Fitur

• Tekanan kerja maksimum hingga 3000 psig (206 bar)
• Suhu kerja dari -50℉ hingga 500℉ (-45℃ hingga 260℃)
• Tekan untuk menyambungkan dan tarik selongsong bergerigi untuk melepaskan, sehingga memudahkan pengoperasian.
• Tumpahan minimal saat dilepas dan masuknya udara minimal saat dihubungkan.
• Bahan: baja tahan karat atau kuningan
• Tersedia berbagai macam bahan segel.
• Katup penutup satu ujung dan katup penutup dua ujung
• Sejumlah besar bola pengunci Superior menahan batang.
• Dapat dipertukarkan dan dicampur dengan komponen utama.

• Maximum working pressure up to 3000 psig (206 bar)
• Working temperature from -50℉ to 500℉ (-45℃ to 260℃)
• Press to connect and pull the serrated sleeve to disconnect, making operation easy.
• Minimal spillage when disconnected and minimal air ingress when connected.
• Material: stainless steel or brass
• A variety of seal materials are available.
• Single end shut off valve and double end shut off valve
• A large number of Superior locking balls hold the rod in place.
• Interchangeable and mixed with main components.

Keuntungan

• Sisipan batang yang didesain ulang hanya membutuhkan satu segel O-ring, namun meningkatkan daya cengkeram O-ring.
• Mekanisme pengunci dengan area kontak yang besar menahan batang.
• Kopling tekan-untuk-menghubungkan memungkinkan pengoperasian yang cepat dan mudah.
• Pelindung lengan tugas berat melindungi ujung badan yang terbuka.
• Tersedia berbagai macam bahan segel.
• 100% teruji di pabrik

• The redesigned stem insert requires only one O-ring seal, but increases O-ring grip.
• A locking mechanism with a large contact area holds the rod.
• The push-to-connect coupling allows for quick and easy operation.
• Heavy-duty sleeve guards protect the exposed ends of the body.
• A variety of seal materials are available.
• 100% factory tested

Opsi Lainnya

Material bodi opsional SS316, SS316L, SS304, SS304L, dan kuningan.

Optional body materials SS316, SS316L, SS304, SS304L and brass.
