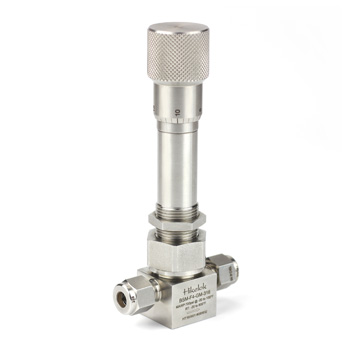

Katup Pengukur BSM-Bellows-Sealed

Perkenalan

Katup segel bellow seri Hikelok BSM terutama digunakan dalam aplikasi yang membutuhkan penyegelan ketat dan pengaturan aliran yang presisi. Tekanan kerja hingga 700 psig (48,2 bar), suhu kerja dari -20℉ hingga 900℃ (-28℃ hingga 482℃). Dilengkapi dengan pegangan bergaya mikrometer, katup ini dapat mengatur laju aliran secara akurat dan berulang.

Hikelok BSM series bellows-sealed metering valves are designed for applications requiring leak-tight sealing and precise flow control. They are rated for working pressures up to 700 psig (48.2 bar) and temperatures from -20℉ to 900℉ (-28℃ to 482℃). A micrometer-style handle provides accurate, repeatable flow adjustment.

Fitur

• Tekanan kerja maksimum hingga 700 psig (48,2 bar)
• Suhu kerja dari -20℉ hingga 900 (-28℃ hingga 482)
• Koefisien aliran: 0,019 dan 0,30
• Gagang vernier mengukur posisi batang dalam kelipatan 0,001 inci (0,025 mm)
• Pemasangan panel dan bagian bawah
• Bahan baja tahan karat 316
• Nilai CV - ujung batang: pengukuran 0,019; pengaturan 0,3

• Maximum working pressure up to 700 psig (48.2 bar)
• Working temperature from -20℉ to 900℉ (-28℃ to 482℃)
• Flow coefficient: 0.019 and 0.30
• Vernier handle indicates stem position in increments of 0.001 in. (0.025 mm)
• Panel and bottom mounting
• 316 stainless steel construction
• Cv by stem tip: 0.019 for metering; 0.3 for regulating

Keuntungan

• Tanpa Kebocoran: Desain bellow sepenuhnya mengisolasi batang katup dari fluida, menghilangkan potensi kebocoran yang umum terjadi pada katup konvensional. Hal ini menjadikannya ideal untuk media beracun, mudah terbakar, atau dengan kemurnian tinggi (misalnya, hidrogen, helium, gas semikonduktor).
• Kontrol Presisi Tinggi: Kemampuan penyetelan halus yang sangat baik, cocok untuk pengukuran aliran rendah (misalnya, laboratorium, instrumen analitik)
• Ketahanan Korosi: Material seperti baja tahan karat dan Hastelloy dapat dipilih untuk menangani media korosif.
• Masa Pakai yang Panjang: Bellow mengurangi gesekan dan keausan, sehingga menawarkan daya tahan yang lebih besar daripada katup yang dikemas.
• Kemudahan pembersihan: Desain tanpa kaki buntu (dead leg) memenuhi standar sanitasi untuk industri farmasi.
• 100% teruji di pabrik

• Leak-tight operation: The bellows fully isolates the valve stem from the process fluid, eliminating the leakage path found in conventional packed valves. This design is ideal for toxic, flammable, and high-purity media such as hydrogen, helium, and semiconductor gases.
• High-precision control: Excellent fine-adjustment capability for low-flow metering in laboratories and analytical instruments.
• Corrosion resistance: Stainless steel and Hastelloy options are available for corrosive media.
• Long service life: The bellows minimizes friction and wear, providing greater durability than packed valves.
• Easy cleaning: The dead-leg-free design supports sanitary service in pharmaceutical applications.
• 100% factory tested

Opsi Lainnya

• Segel Opsional Antara Bodi dan Bellow: gasket, dilas
• Jenis ujung batang opsional: pengukur, pengatur

• Optional body-to-bellows seal: gasketed or welded
• Optional stem tips: metering or regulating
