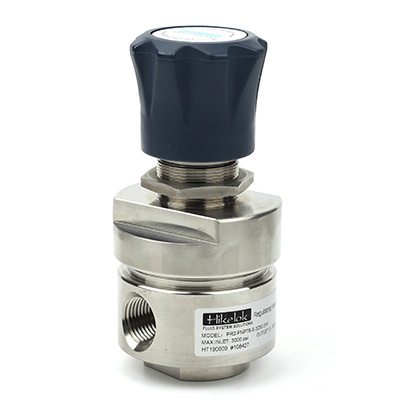

Regulator Tekanan Aliran Tinggi PR2

Perkenalan

Katup seri Hikelok PR2 adalah jenis katup yang mengurangi tekanan masuk ke tekanan keluar tertentu yang dibutuhkan melalui pengaturan, dan membuat tekanan keluar secara otomatis tetap stabil dengan mengandalkan energi dari medium itu sendiri. Katup pengurang tekanan ini dirancang untuk Sistem Gas Laboratorium dan Titik Penggunaan di bidang medis, farmasi, makanan dan minuman, dan aplikasi kemurnian tinggi lainnya, gas penganalisis proses, fabrikasi logam, serta silinder gas khusus dan industri.

The Hikelok PR2 series pressure-reducing regulator lowers inlet pressure to the required outlet pressure and automatically maintains a stable outlet pressure using the process medium's own energy. These pressure-reducing regulators are designed for Laboratory and Point-of-Use Gas Systems in medical, pharmaceutical, food and beverage, and other high purity applications, process analyzer gases, metal fabrication, and specialty and industrial gas cylinders.

Fitur

• Desain katup kartrid dilengkapi dengan filter 10 mikron yang melindungi dudukan regulator dan memudahkan perawatan.
• Diafragma neoprena opsional memberikan sensitivitas luar biasa untuk kontrol tekanan yang presisi.
• Tersedia alat pengukur tekanan, katup pelepas dan penutup, serta sambungan silinder.
• Tekanan Masuk Maksimum 3000 psig (206 bar)
• Rentang Tekanan Keluaran 0-25 psig (0-1,7 bar), 0-50 psig (0-3,4 bar), 0-100 psig (0-6,9 bar), 0-125 psig (0-8,6 bar), 0-250 psig (0-17,2 bar)
• Tekanan Uji Desain 150% dari nilai maksimum yang ditentukan
• Kebocoran Internal: kedap gelembung Eksternal: dirancang untuk memenuhi ≤ 2 x 10-8 atm cc/detik He
• Suhu Operasional PCTFE: -40°F hingga 176°F (-40°C hingga 80°C), PEEK: -40°F hingga 392°F (-40°C hingga 200°C), PI: -40°F hingga 500°F (-40°C hingga 260°C)
• Kapasitas Aliran: Cv = 1,0

• The cartridge valve design features a 10 micron filter that protects the regulator seat and makes maintenance easier.
• Optional neoprene diaphragm provides exceptional sensitivity for precise pressure control.
• Pressure gauges, relief and shutoff valves, and cylinder connections are available.
• Maximum Inlet Pressure 3000 psig (206 bar)
• Output Pressure Range 0-25 psig (0-1.7 bar), 0-50 psig (0-3.4 bar), 0-100 psig (0-6.9 bar), 0-125 psig (0-8.6 bar), 0-250 psig (0-17.2 bar)
• Design Test Pressure 150% of the specified maximum value
• Internal leakage: bubble tight External: designed to meet ≤ 2 x 10-8 atm cc/sec He
• PCTFE Operating temperature: -40°F to 176°F (-40°C to 80°C), PEEK: -40°F to 392°F (-40°C to 200°C), PI: -40°F to 500°F (-40°C to 260°C)
• Flow Capacity: Cv = 1.0

Keuntungan

• Desain sederhana
• Ukuran relatif kecil
• Pegas dengan berbagai tingkat kekerasan dapat disesuaikan untuk memberikan tekanan keluaran yang berbeda.

• Simple design
• Relatively small size
• Springs of varying degrees of hardness can be adjusted to provide different output pressures.

Opsi Lainnya

• Material opsional: baja tahan karat 316, paduan C-276, paduan 400, kuningan
• Bahan dudukan opsional: PCTFE, PEEK, PI

• Optional materials: stainless steel 316, alloy C-276, alloy 400, brass
• Optional seat materials: PCTFE, PEEK, PI
