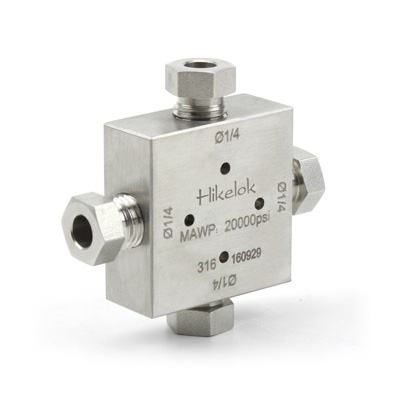

Seri 20 - Fitting dan Pipa

Perkenalan

Fitting dan pipa sambungan kerucut dan berulir Hikelok. Dengan tekanan maksimal 20000psig, tersedia berbagai macam sambungan, siku, tee, dan silang untuk semua ukuran sambungan pipa. Material yang digunakan adalah baja tahan karat 316 berkekuatan tinggi dan material paduan 825.

Hikelok coned-and-threaded fittings and tubing are rated to a maximum working pressure of 20,000 psig. A complete range of unions, elbows, tees, and crosses is available for all tubing connection sizes. Components are manufactured from high-tensile 316 stainless steel or Alloy 825.

Fitur

• Sambungan Berulir dan Berbentuk Kerucut
• Ukuran yang tersedia adalah 1/4, 3/8, 9/16, 3/4, dan 1 inci.
• Suhu kerja dari -423 hingga 1200 (-252 hingga 649)
• Baja tahan karat 316 khusus dan material paduan 826.
• Ukuran rakitan kelenjar collet anti-getaran dari 1/4 hingga 1 inci (6,35 hingga 25,4 mm)
• Memindahkan konsentrasi tegangan kembali ke bagian tabung yang tidak berulir dan memberikan aksi cengkeraman tipe baji.
• Sepenuhnya dapat digantikan dengan sambungan tekanan menengah seri Hikelok 20 standar.
• Rakitan kelenjar collet anti-getaran memperkuat seluruh struktur.

• Coned-and-Threaded Connection
• Available sizes are 1/4, 3/8, 9/16, 3/4, and 1 in
• Working temperature from -423 to 1200 (-252 to 649 )
• Special 316 stainless steel and Alloy 826 material
• Anti-vibration collet gland assembly sizes from 1/4 to 1 in. (6.35 to 25.4 mm)
• Moving the stress concentration back to the unthreaded part of the tubing and providing a wedge-typegripping action
• Completely interchangeable with standard Hikelok 20 series medium pressure connections
• Anti-vibration collet gland assembly strengthens the entire structure

Keuntungan

• Fitting tekanan menengah seri Hikelok 20 dirancang untuk digunakan dengan katup tekanan menengah seri 20.
• Selang tekanan menengah seri Hikelok 20 diproduksi khusus untuk aplikasi tekanan tinggi.
• Hikelok menyediakan nipple yang sudah dipotong, berbentuk kerucut, dan berulir dalam berbagai ukuran dan panjang untuk Katup dan fitting tekanan menengah seri 20

• Hikelok 20 series medium pressure fittings are designed for use with 20 series medium pressure valves
• Hikelok 20 series medium pressure tubing is manufactured specifically for high pressure applications
• Hikelok supplies precut, coned-and-threaded nipples in various sizes and lengths for 20 series medium pressure valves and fittings

Opsi Lainnya

• Komponen koneksi anti-getaran opsional
• Selang seri 20 opsional, nipple berbentuk kerucut dan berulir, serta rakitan gland collet anti-getaran.

• Optional anti-vibration connection components
• Optional 20 series tubing, coned-and-threaded nipples and anti-Vibration collet gland assemblies
