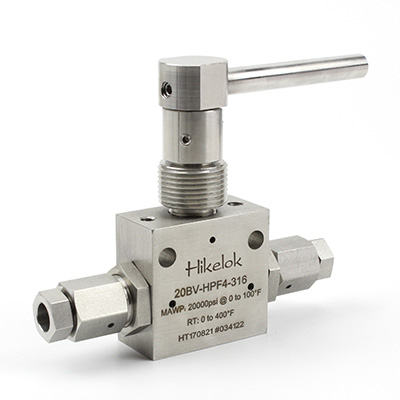

Katup Bola 20BV

Perkenalan

Katup bola bertekanan tinggi Hikelok dirancang untuk memberikan kualitas unggul demi kinerja maksimal dalam berbagai gaya katup, ukuran, dan sambungan proses. Beberapa inovasi desain yang lebih unik meliputi bola dan batang yang terpasang pada poros satu bagian yang terintegrasi, yang menghilangkan kegagalan geser yang umum terjadi pada desain dua bagian, kelenjar dudukan yang dapat dikencangkan kembali sehingga menghasilkan masa pakai dudukan yang lebih lama, dan segel batang gesekan rendah yang mengurangi torsi aktuasi dan meningkatkan masa pakai siklus. Katup 20BV menggunakan tipe sambungan kerucut dan berulir dari Autoclave.

Hikelok high-pressure ball valves have been designed to provide superior quality for maximum performance within a variety of valve styles, sizes, and process connections. Some of the more unique design innovations include an integral one-piece trunnion mounted style ball and stem that eliminates the shear failure common in two piece designs, re-torqueable seat glands that result in longer seat life, and a low friction stem seal that reduces actuation torque and enhances cycle life. The 20BV use Autoclave's coned-and-threaded connection type.

Fitur

• Tekanan kerja maksimum hingga 20.000 psi (1379 bar)
• O-ring fluorokarbon FKM untuk pengoperasian dari 0°F hingga 400°F (-17,8°C hingga 204°C)
• Desain batang kemudi satu bagian dengan dudukan poros menghilangkan kegagalan geser dan mengurangi efek beban samping yang ditemukan pada desain dua bagian.
• Dudukan PEEK menawarkan ketahanan yang sangat baik terhadap bahan kimia, panas, dan keausan/abrasi.
• Jalur aliran port penuh meminimalkan penurunan tekanan
• Konstruksi baja tahan karat 316 yang dikerjakan dingin
• Tersedia beragam pilihan sambungan ujung tabung dan pipa.

• Maximum working pressure up to 20,000 psi (1379 bar)
• Fluorocarbon FKM O-rings for operation from 0°F to 400°F (-17.8°C to 204°C)
• One-piece, trunnion mounted style, stem design eliminates shear failure and reduces the effects of side loading found in two piece designs
• PEEK seats offer excellent resistance to chemicals, heat, and wear/abrasion
• Full-port flow path minimizes pressure drop
• 316 cold worked stainless steel construction
• Wide selection of tube and pipe end connections available

Keuntungan

• Klem dudukan yang dapat dikencangkan kembali untuk masa pakai dudukan yang lebih lama.
• Segel batang Teflon berisi grafit dengan gesekan rendah dan bantuan tekanan meningkatkan umur pakai dan mengurangi torsi pengoperasian. Putar seperempat putaran dari posisi terbuka ke tertutup dengan penghenti positif.
• Material selongsong batang dan kelenjar pengepak telah dipilih untuk mencapai masa pakai ulir yang lebih lama dan mengurangi torsi pegangan.
• O-ring Viton untuk pengoperasian dari 0°F (-17,8°C) hingga 400°F (204°C)
• 100% teruji di pabrik

• Re-torqueable seat glands for longer seat life
• Low friction pressure assisted graphite filled Teflon stem seal increases cycle life and reduces operating torque. Quarter turn from open to close with positive stop
• Stem sleeve and packing gland materials have been selected to achieve extended thread cycle life and reduced handle torque
• Viton o-rings for operation from 0°F (-17.8°C) to 400°F(204°C)
• 100% factory tested

Opsi Lainnya

• Opsional 3 arah
• O-ring opsional tersedia untuk aplikasi suhu tinggi.
• Bahan basah opsional
• Aktuator listrik dan pneumatik opsional

• Optional 3 way
• Optional o-rings available for high-temperature applications
• Optional wetted materials
• Optional Electric and pneumatic actuator
