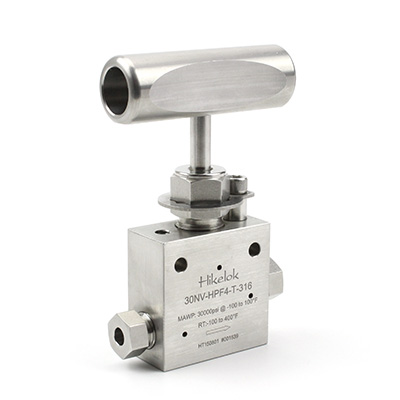

Katup Jarum 30NV-60NV

Perkenalan

Seri Hikelok 60NV dilengkapi dengan rangkaian lengkap fitting, selang, katup searah, dan filter saluran. Seri 60NV menggunakan koneksi tekanan tinggi tipe Autoclave. Koneksi berbentuk kerucut dan berulir ini memiliki ukuran lubang yang sesuai dengan karakteristik aliran tinggi dari seri ini.

Hikelok 60NV series are complemented by a complete line of fittings, tubing, check valves and line filters. The 60NV Series uses Autoclave's type high pressure connection. The coned-and-threaded connection features orifice sizes to match the high flow characteristics of this series.

Fitur

• Tekanan kerja maksimum hingga 60.000 psig (4137 bar)
• Suhu kerja dari -325 hingga 1200 (-198 hingga 649)
• Desain batang dan bodi stok batang yang tidak berputar
• Ukuran selang yang tersedia adalah 1/4", 3/8", 9/16"
• Bahan bodi baja tahan karat 316
• Kemasan grafit dapat beroperasi pada suhu hingga 1200℉ (649℃).

• Maximum working pressure up to 60,000 psig (4137 bar)
• Working temperature from -325 to 1200 (-198 to 649 )
• Non-rotating stem and bar stock body design
• Tubing sizes available for 1/4",3/8", 9/16"
• 316 stainless steel body material
• Graphite packing working Temperatures up to 1200°F (649°C)

Keuntungan

• Dudukan logam ke logam menghasilkan penutupan kedap udara, masa pakai batang/dudukan yang lebih lama dalam aliran abrasif, dan daya tahan yang lebih besar untuk siklus buka/tutup berulang.
• Nylon adalah bahan kemasan standar, sedangkan RPTFE (kaca) dan grafit juga tersedia.
• Material selongsong batang dan kelenjar pengepak telah dipilih untuk mencapai masa pakai ulir yang lebih lama dan mengurangi torsi pegangan.
• Bodi baja tahan karat tipe 316 yang dikerjakan dingin dan kelenjar pengepak perunggu aluminium.
• Paking di bawah ulir batang katup
• Perangkat pengunci pada packing gland dapat diandalkan.
• 100% teruji di pabrik

• Metal-to-metal seating achieves bubble-tight shutoff, longer stem/seat service life in abrasive flow, greater durability for repeated on/off cycles
• Nylon is the standard packing material, RPTFE glass, Graphite are available
• Stem sleeve and packing gland materials have been selected to achieve extended thread cycle life and reduced handle torque
• Cold-worked type 316 stainless steel body and aluminum bronze packing gland
• Packing below the thread of valve stem
• The locking device of packing gland is reliable
• 100% factory tested

Opsi Lainnya

• Ujung batang Vee atau pengatur opsional
• Lima pola badan opsional
• Pola aliran 3 arah dan sudut opsional

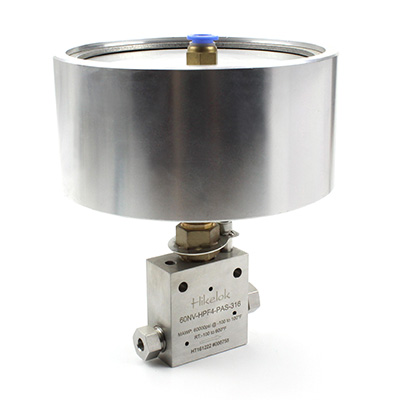

• Penggerak pneumatik opsional

• Optional Vee or Regulating stem tip
• Optional five body patterns
• Optional 3 way and angle flow patterns
• Optional pneumatic actuation
