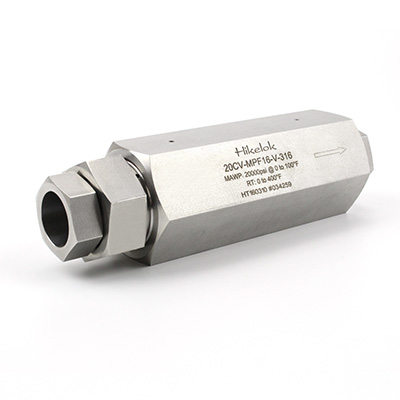

Katup Periksa 20CV

Perkenalan

Katup Periksa Tekanan Sedang Hikelok, yang dijuluki dirancang untuk digunakan dengan katup Seri 20 dan selang Tekanan Sedang Hikelok. Katup ini menggabungkan sambungan kerucut dan ulir dengan ukuran lubang yang sesuai dengan pilihan selang aliran tinggi 15.000 psi yang akan ditunjukkan kemudian dalam brosur ini. Untuk petunjuk tentang cara membuat sambungan Kerucut & Ulir Tekanan Sedang ini dan alat-alat yang diperlukan untuk melakukannya,

Hikelok 20 Series medium-pressure check valves are designed for use with 20 Series valves and medium-pressure tubing. Their coned-and-threaded connections have orifices sized to match the high-flow 15,000 psi tubing options in this product family.

Fitur

• Gunakan sambungan kerucut dan berulir bertekanan sedang aliran tinggi.
• Ukuran selang yang tersedia mulai dari 1/4" hingga 1"
• Suhu kerja dari 0°F hingga 400°F (-17,8°C hingga 204°C)
• Tekanan kerja maksimum hingga 20.000 psig (1379 bar)

• Utilize High Flow Medium Pressure Coned-and-Threaded connections
• Tubing sizes available from 1/4" to 1"
• Working temperature from 0°F to 400°F (-17.8°C to 204°C)
• Maximum working pressure up to 20,000 psig (1379 bar)

Keuntungan

• Mencegah aliran balik jika penutupan kedap bocor tidak diwajibkan (Tidak untuk digunakan sebagai katup pelepas tekanan)
• Tekanan retak: 14 psig~26 psig (0,966 bar~1,794 bar)
• Memberikan aliran searah dan penutupan rapat untuk cairan dan gas dengan keandalan tinggi. Ketika perbedaan tekanan turun di bawah tekanan pembukaan katup, katup akan menutup (Tidak untuk digunakan sebagai katup pengaman).
• Desain dudukan O-ring yang elastis untuk penutupan tanpa suara dan tanpa kebocoran.
• Desain terintegrasi dari bola dan katup untuk memastikan dudukan yang tepat dan sejajar tanpa "getaran". Katup dirancang khusus untuk aliran aksial dengan penurunan tekanan minimum.

• Prevents reverse flow where leak-tight shut-off is not mandatory (Not for use as relief valve)
• Cracking pressure: 14 psig~26 psig (0.966 bar~1.794 bar)
• Provides unidirectional flow and tight shut-off for liquids and gases with high reliability. When differential drops below cracking pressure, valve shuts off (Not for use as relief valve)
• Resilient O-ring seat design for noise-free closing and zero leakage
• An integral design of the ball and poppet to assure positive, in-line seating without "chatter". Poppet is designed essentially for axial flow with minimum pressure drop

Opsi Lainnya

• O-ring dan tipe bola opsional
• Material basah opsional pada penutup gland dan katup bola untuk masa pakai yang lebih lama.
• Material khusus opsional tersedia jika diperlukan karena kondisi korosi, suhu, atau persyaratan NACE/ISO 15156.

• Optional O-Ring and ball type
• Optional wetted materials of cover gland and ball poppet for longer life
• Optional special materials available when corrosion, temperature, or NACE/ISO 15156 requirements demand
