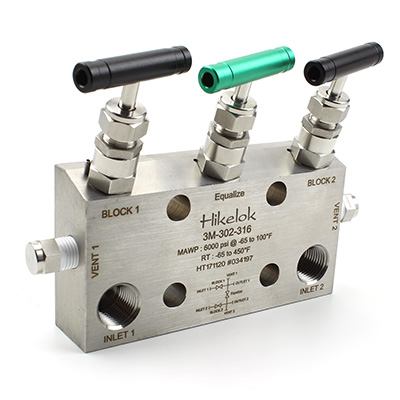

3M-302

Perkenalan

Manifold 3 katup Hikelok dirancang untuk aplikasi tekanan diferensial. Manifold 3 katup terdiri dari tiga katup yang saling berhubungan. Berdasarkan fungsi masing-masing katup dalam sistem, manifold ini dapat dibagi menjadi: katup tekanan tinggi di sebelah kiri, katup tekanan rendah di sebelah kanan, dan katup penyeimbang di tengah. Manifold 3 katup digunakan dengan pemancar diferensial untuk menghubungkan atau memutuskan ruang pengukuran tekanan positif dan negatif dari titik tekanan, atau untuk menghubungkan atau memutuskan ruang pengukuran tekanan positif dan negatif.

Hikelok three-valve manifolds are designed for differential-pressure applications. Each manifold combines high-pressure, low-pressure, and equalizing valves to connect or isolate both sides of a differential-pressure transmitter from the process.

Fitur

• tekanan kerja: Baja tahan karat hingga 6000 psig (413 bar) Paduan C-276 hingga 6000 psig (413 bar) Paduan 400 hingga 5000 psig (345 bar)
• Suhu kerja: Kemasan PTFE dari -65℉ hingga 450℉ (-54℃ hingga 232℃) Kemasan grafit dari -65℉ hingga 1200℉ (-54℃ hingga 649℃)
• Lubang: 0,157 inci (4,0 mm), CV: 0,35
• Desain batang atas dan batang bawah, ulir batang di atas kemasan terlindungi dari media sistem.
• Segel pengaman sandaran kursi belakang dalam posisi terbuka penuh.
• Pengujian setiap katup dengan nitrogen pada tekanan kerja maksimum.

• working pressures: Stainless steel up to 6000 psig (413 bar) Alloy C-276 up to 6000 psig (413 bar) Alloy 400 up to 5000 psig (345 bar)
• Working temperatures: PTFE packing from -65℉ to 450℉ (-54℃ to 232℃) Graphite packing from -65℉ to 1200℉ (-54℃ to 649℃)
• Orifice: 0.157 in. (4.0 mm), CV: 0.35
• Upper stem and lower stem design, Stem threads above packing protected from system media
• Safety back seating seals in fully open position
• Testing for every valve with nitrogen at the maximum working pressure

Keuntungan

• Konstruksi satu bagian memberikan kekuatan.
• Desain perakitan yang ringkas mengurangi ukuran dan berat.
• Mudah dipasang dan dirawat
• Tersedia berbagai pilihan kemasan dan material.
• Unit standar di seluruh rentang manifold.
• Mengoperasikan ulir di luar area pencucian.
• Kelenjar yang dapat disesuaikan dari luar.
• Torsi operasi rendah.

• One-piece construction provides strength.
• Compact assembly design reduces size and weight
• Easy to install and maintain
• Different packing and material are available
• Standard unit throughout manifold range.
• Operating threads outside washout area.
• Externally adjustable gland.
• Low operating torque.

Opsi Lainnya

• Kemasan opsional PTFE, GRAFIT
• Struktur dan bentuk saluran aliran opsional
• Material opsional: baja tahan karat 316, paduan 400, paduan C-276

• Optional packing PTFE, GRAPHITE
• Optional Structure and flow channel form
• Optional material 316 stainless steel, Alloy 400, Alloy C-276
