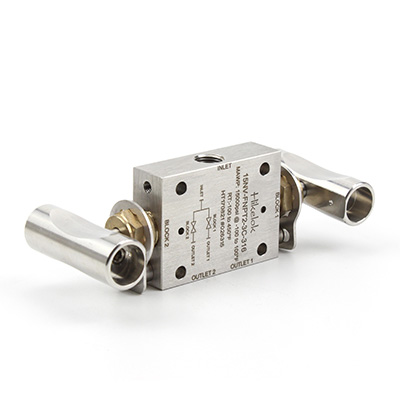

Katup Jarum Sambungan Pipa 10NV-15NV

Perkenalan

Katup Hikelok dilengkapi dengan rangkaian lengkap fitting tekanan rendah, selang, katup searah, dan filter saluran. Model 10NV dan 15NV menggunakan tipe sambungan pipa Autoclave. Sambungan berbentuk kerucut dan berulir ini memiliki ukuran lubang yang sesuai dengan karakteristik aliran tinggi dari seri ini.

Hikelok valves are complemented by a complete line of low pressure fittings, tubing, check valves and line filters. The 10NV and 15NV use Autoclave's Pipe connection type. The coned-and-threaded connection features orifice sizes to match the high flow characteristics of this series.

Fitur

• Tekanan kerja maksimum hingga 15.000 psig (1034 bar))
• Suhu kerja dari -423 hingga 1200 (-252 hingga 649)
• Kemasan grafit dapat beroperasi pada suhu hingga 1200℉ (649℃).
• Desain batang dan bodi stok batang yang tidak berputar
• Ukuran selang yang tersedia adalah 1/8", 1/4", 3/8", 1/2"
• Material badan katup adalah 316 SS, material batang bawah adalah 17-4PH SS.

• Maximum working pressure up to 15,000 psig (1034 bar)
• Working temperature from -423 to 1200 (-252 to 649 )
• Graphite packing working Temperatures up to 1200°F (649°C)
• Non-rotating stem and bar stock body design
• Tubing sizes available for 1/8", 1/4", 3/8", 1/2"
• The material of valve body is 316 SS, the material of lower stem is 17-4PH SS

Keuntungan

• Mudah dirakit dan kemasannya mudah diganti.
• Dudukan logam ke logam menghasilkan penutupan kedap udara, masa pakai batang/dudukan yang lebih lama dalam aliran abrasif, daya tahan yang lebih besar untuk siklus buka/tutup berulang, dan ketahanan korosi yang sangat baik.
• PTFE adalah bahan kemasan standar, tersedia juga RPTFE berbahan kaca, grafit, dan kotak isian yang diperpanjang dengan grafit.
• Material pada packing gland dan upper stem telah dipilih untuk mencapai pengurangan torsi pegangan dan memperpanjang umur siklus ulir.
• Lokasi penyegelan berada di bawah ulir batang katup.
• Perangkat pengunci pada packing gland dapat diandalkan.
• 100% teruji di pabrik

• Easy to assemble and replace packing
• Metal-to-metal seating achieves bubble-tight shutoff, longer stem/seat life in abrasive flow, greater durability for repeated on/off cycles and excellent corrosion resistance
• PTFE is the standard packing material, RPTFE glass, Graphite and extended stuffing box with Graphite also available
• The material of packing gland and upper stem have been selected to achieve reduced handle torque and extended thread cycle life
• The location of packing is under the thread of valve stem
• The locking device of packing gland is reliable
• 100% factory tested

Opsi Lainnya

• Pola aliran 3 arah dan sudut opsional
• Ujung batang berbentuk V atau pengatur opsional
• Lima pola aliran opsional
• Operator udara opsional

• Optional 3 way and angle flow patterns
• Optional vee or regulating stem tips
• Optional Five flow patterns
• Optional air operators
