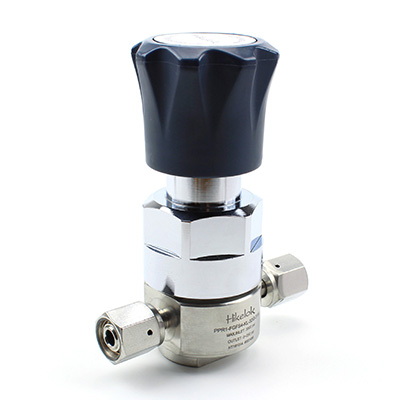

Regulator Tekanan Aliran Tinggi Kemurnian Tinggi PPR2

Perkenalan

Regulator pengurang tekanan diafragma terikat aliran tinggi dan kemurnian ultra tinggi seri Hikelok PPR2 menawarkan hasil akhir permukaan 10 Ra mikroinci / 0,25 mikrometer dan tersedia dalam trim Hastelloy™. Laju aliran maksimum hingga 31,8 SCFM / 900 SLPM, dengan tekanan masuk 150, 1000, 1500 psig / 10,3, 69,0, 103 bar dan tekanan keluar hingga 200 psig / 13,8 bar.

Hikelok PPR2 Series ultra high purity, high flow tied diaphragm pressure reducing regulator offers 10 Ra microinch / 0.25 micrometer surface finish and is available in Hastelloy trim. Maximum flow rates are up to 31.8 SCFM / 900 SLPM, with inlet pressures of 150, 1000, 1500 psig / 10.3, 69.0, 103 bar and outlet pressures up to 200 psig / 13.8 bar.

Fitur

• Tekanan Masuk Maksimum 150, 1000, 1500 psig / 10,3, 69,0, 103 bar
• Rentang Tekanan Keluaran 30, 60, 100, 150, 200 psig / 2.1, 4.1, 6.9, 10.3, 13.8 bar
• Tekanan Uji Desain 150% dari nilai maksimum yang ditentukan
• Tingkat Kebocoran Bagian Dalam Suhu Operasional Dudukan Teflon?: -40°F hingga 160°F / -40°C hingga 71°C Dudukan PCTFE: -40°F hingga 140°F / -40°C hingga 60°C Dudukan Vespel?: -40°F hingga 350°F / -40°C hingga 177°C
• Kapasitas Aliran Cv = 1,2
• Karakteristik Saluran Masuk yang Menurun 5 per 100 psig / 0,34 per 6,9 bar

• Maximum Inlet Pressure 150, 1000, 1500 psig / 10.3, 69.0, 103 bar
• Outlet Pressure Ranges 30, 60, 100, 150, 200 psig / 2.1, 4.1, 6.9, 10.3, 13.8 bar
• Design Proof Pressure 150% of maximum rated
• Inboard Leak Rate Operating Temperature PTFE Seat: -40°F to 160°F / -40°C to 71°C PCTFE Seat: -40°F to 140°F / -40°C to 60°C Vespel Seat: -40°F to 350°F / -40°C to 177°C
• Flow Capacity Cv = 1.2
• Decaying Inlet Characteristic 5 per 100 psig / 0.34 per 6.9 bar

Keuntungan

• Dirancang untuk aliran tinggi, gas khusus dalam jumlah besar.
• Opsi trim Hastelloy? tersedia.
• Segel penutup rapat, desain diafragma terikat
• Segel diafragma logam ke logam untuk integritas kebocoran yang tinggi.
• Kap mesin yang ditangkap

• Designed for high flow, bulk specialty gas
• Hastelloy trim option is available
• Positive shut-off seal, tied diaphragm design
• Metal-to-metal diaphragm to body seal for high leak integrity
• Captured bonnet

Opsi Lainnya

• Material opsional: baja tahan karat 316, paduan C-276, paduan 400, kuningan
• Bahan dudukan opsional: PCTFE, Teflon

• Optional material 316 stainless steel, Alloy C-276, Alloy 400, brass
• Optional seat material:PCTFE, Teflon
