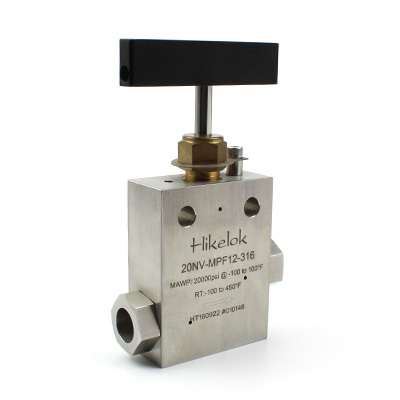

Katup Jarum 20NV

Perkenalan

Seri Hikelok 20NV dilengkapi dengan rangkaian lengkap fitting, selang, katup searah, dan filter saluran. Seri 20NV menggunakan koneksi tekanan menengah tipe Autoclave. Koneksi berbentuk kerucut dan berulir ini memiliki ukuran lubang yang sesuai dengan karakteristik aliran tinggi dari seri ini.

Hikelok 20NV series are complemented by a complete line of fittings, tubing, check valves and line filters. The 20NV Series uses Autoclave's type Medium pressure connection. The coned-and-threaded connection features orifice sizes to match the high flow characteristics of this series.

Fitur

• Tekanan kerja maksimum hingga 20.000 psi (1379 bar)
• Suhu kerja dari -325 hingga 1200 (-198 hingga 649)
• Katup dengan lubang terbesar yang tersedia untuk aplikasi tekanan menengah.
• Ukuran selang yang tersedia adalah 1/4", 3/8", 9/16", 3/4", 1"
• Desain batang/badan batang yang menanjak
• Batang yang tidak berputar mencegah gesekan antara batang dan dudukan.
• Desain batang satu bagian yang baru memungkinkan kemudahan perakitan dan penggantian kemasan.
• Kemasan berlapis PTFE (Teflon) memberikan penyegelan batang dan badan yang andal.

• Maximum working pressure up to 20,000 psi (1379 bar)
• Working temperature from -325 to 1200 (-198 to 649 )
• Largest-port valves available for medium pressure applications
• Tubing sizes available for 1/4", 3/8", 9/16", 3/4", 1"
• Rising stem/barstock body design
• Non-rotating stem prevents stem/seat galling
• New one piece stem design permits ease of assembly and packing replacement
• PTFE (Teflon) encapsulated packing provides dependable stem and body sealing

Keuntungan

• Dudukan logam ke logam menghasilkan penutupan kedap udara, masa pakai batang/dudukan yang lebih lama dalam aliran abrasif, daya tahan yang lebih besar untuk siklus buka/tutup berulang, dan ketahanan korosi yang sangat baik.
• Material selongsong batang dan kelenjar pengepak telah dipilih untuk mencapai masa pakai ulir yang lebih lama dan mengurangi torsi pegangan.
• Paking di bawah ulir batang katup
• Perangkat pengunci pada packing gland dapat diandalkan.
• 100% teruji di pabrik

• Metal-to-metal seating achieves bubble-tight shut-off, longer stem/seat life in abrasive flow, greater durability for repeated on/off cycles and excellent corrosion resistance
• Stem sleeve and packing gland materials have been selected to achieve extended thread cycle life and reduced handle torque
• Packing below the thread of valve stem
• The locking device of packing gland is reliable
• 100% factory tested

Opsi Lainnya

• Ujung batang Vee atau pengatur opsional
• Lima pola badan opsional
• Pola aliran 3 arah dan sudut opsional
• Penggerak pneumatik opsional

• Optional Vee or Regulating stem tip
• Optional five body patterns
• Optional 3 way and angle flow patterns
• Optional pneumatic actuation
